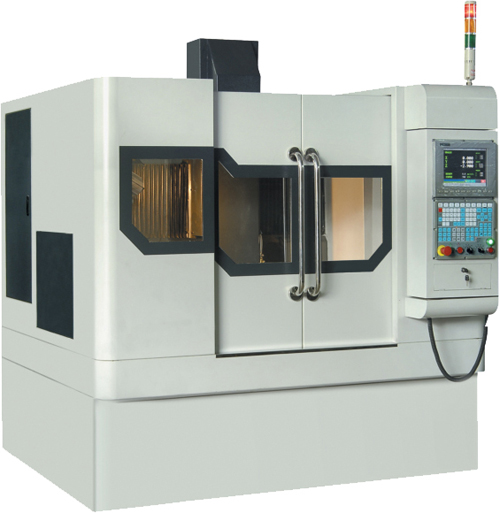

ESM-650整机定梁系列 ESM高速数控加工中心系列
【商品名称】：ESM高速数控加工中心系列
【商品编号】：ESM-11001
【发布时间】：2011/8/13 11:22:58
【商品说明】：

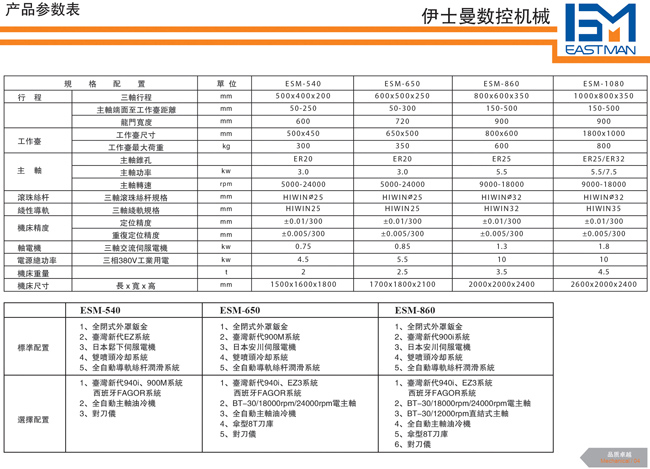

| 高速加工中心参数 |
| 规格配置 |
单位 |
ESM-550A |
ESM-650A |
| 行程 |
X、Y、Z轴行程 |
mm |
500X500X250 |
500X600X300 |
| 加工范围 |
主轴端面至工作台距离 |
mm |
120-370 |
120-420 |
| 龙门通过宽度 |
mm |
600 |
600 |
| 工作台 |
工作台尺寸 |
mm |
600X500 |
750X500 |
| 工作台T型槽 |
mm |
8 |
8 |
| 主轴 |
主轴锥孔 |
|
BT-30 |
BT-30 |
| 主轴功率 |
kw |
5 |
5 |
| 主轴转速 |
rpm |
9000-18000 |
9000-18000 |
| 滚珠丝杆 |
三轴滚珠丝杆规格 |
mm |
HIWIN$32 |
HIWIN$32 |
| 线性导轨 |
三轴线性导轨规格 |
mm |
HIWIN30 |
HIWIN30 |
| 机床精度 |
定位精度 |
mm |
0.005/300 |
0.005/300 |
| 重复定位精度 |
mm |
0.003/300 |
0.003/300 |
| 轴电机 |
三轴交流伺服电机 |
kw |
1.3 |
1.3 |
| 重量 |
工作台载重 |
kg |
350 |
400 |
| 机床重量 |
T |
4 |
4.5 |
| 刀库 |
刀库类型 |
|
8T伞型 |
8T伞型 |
| 电源总功率 |
三相380V工业用电 |
kw |
10 |
10 |
| 机床外型尺寸 |
长X宽X高 |
mm |
1850X1800X2200 |
2000X1800X2500 |
| 标准配置 |
1、全闭式处罩板金
2、西班牙发珞8055A系统
3、HIWIN线轨及丝杆
4、双喷头冷却系统 |
选择配置 |
1、新代或三菱M70控制系统
2、伞型8T刀库
3、50-12000rpm直结式主轴
4、自动对刀仪 |
|
