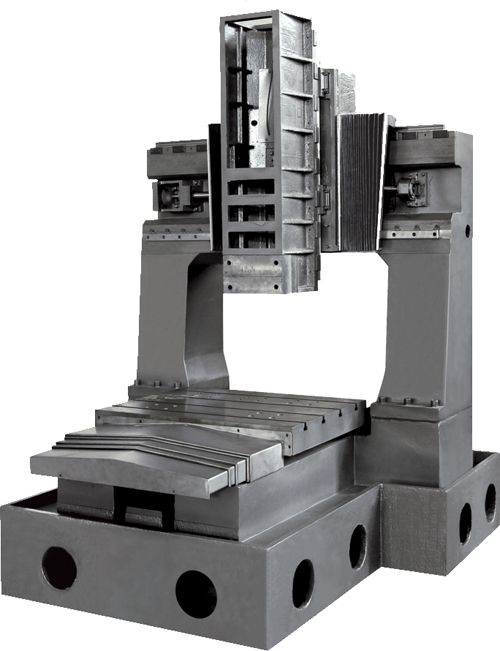

ESM-860光机定梁系列
分类: 产品介绍   发布时间: 2013/7/23 17:13:41
ESM-860光机定梁系列


【商品名称】：ESM860
【商品编号】：ESM-11003
【发布时间】：2011/8/13 12:47:46
【商品说明】：
定梁式机床参数
规格配置 单位 ESM-540 ESM-650 ESM-860
行程 三轴行程 mm 500X400X200 600X500X250 800X600X350
  主轴端面至工作台距离 mm 50-250 50-300 150-500
龙门宽度 mm 600 720 900
工作台 工作台尺寸 mm 500X450 650X500 800X600
工作台最大荷重 kg 300 350 600
主轴 主轴锥孔   ER20 ER20 ER25
主轴功率 kw 3.0 3.0 5.5
主轴转速 rpm 5000-24000 5000-24000 9000-18000
滚珠丝杆 三轴滚珠丝杆规格 mm HIWIN$25 HIWIN$25 HIWIN$32
线轨导轨 三轴线轨规格 mm HIWIN25 HIWIN25 HIWIN32
机床精度 定位精度 mm 0.01/300 0.01/300 0.01/300
重复定位精度 mm 0.005/300 0.005/300 0.005/300
轴电机 三轴交流伺服电机 kw 0.75 0.85 1.3
电源总功率 三相380V工业用电 kw 4.5 5.5 10
机床重量   t 2 2.5 4.5
机床尺寸 长X宽X高 mm 1500X1600X1800 1700X1800X2100 2000X2000X2400

  ESM-540 ESM-650 ESM-860

标准配置 1、全闭式处罩板金
2、台湾新代EZ系统
3、日本松下伺服电机
4、双喷头冷却系统
5、全自动导轨丝杆润滑系统		 1、全闭式处罩板金
2、台湾新代900M系统
3、日本安川伺服电机
4、双喷头冷却系统
5、全自动导轨丝杆润滑系统		 1、全闭式处罩板金
2、台湾新代900i系统
3、日本安川伺服电机
4、双喷头冷却系统
5、全自动导轨丝杆润滑系统
选择配置 1、台湾新代940i、900M系统西班牙FAGOR系统
2、全自动主轴油冷机
3、对刀仪

1、台湾新代940i、EZ3系统西班牙FAGOR系统
2、BT-30/18000rpm/24000rpm电主轴
3、全自动主轴油冷机
4、伞型8T刀库
5、对刀仪

1、台湾新代940i、EZ3系统西班牙FAGOR系统
2、BT-30/18000rpm/24000rpm电主轴
3、BT-30/12000rmp直结式主轴
4、全自动主轴油冷机
5、伞型8T刀库
6、对刀仪
